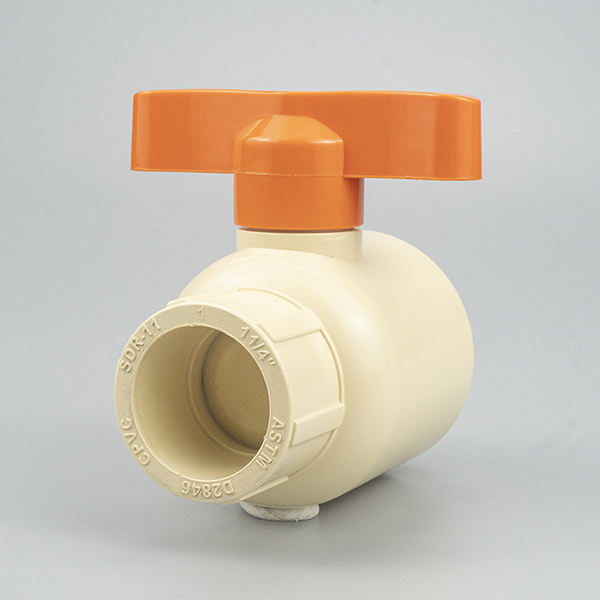

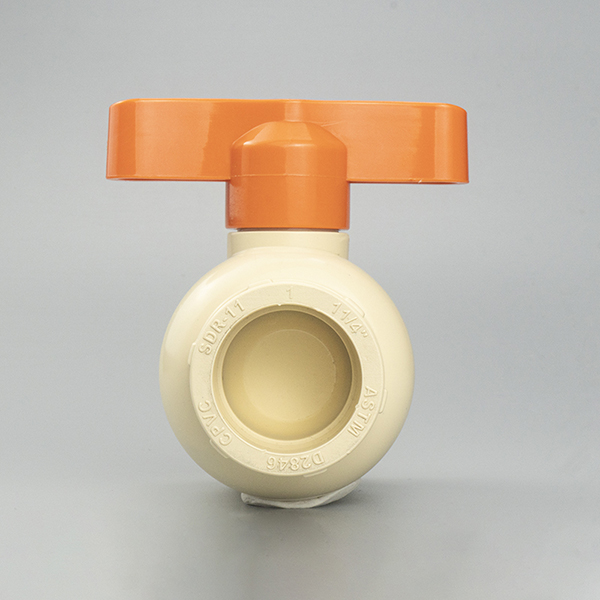

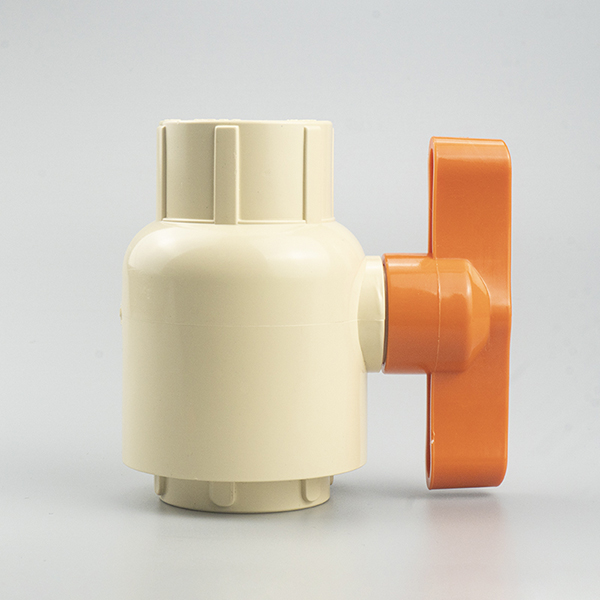

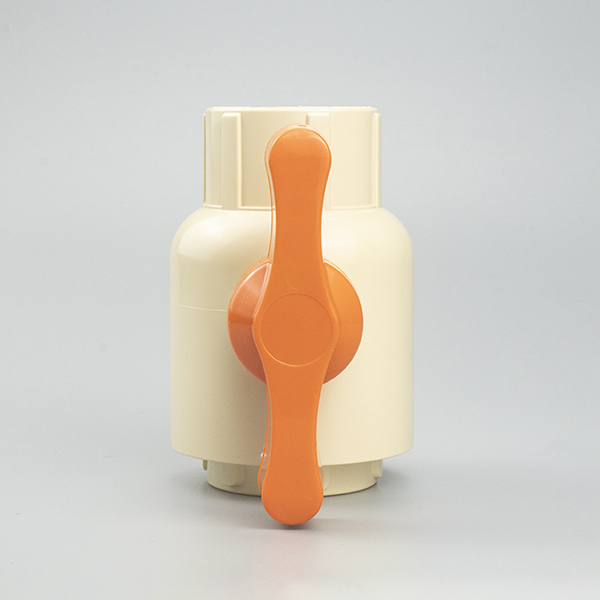

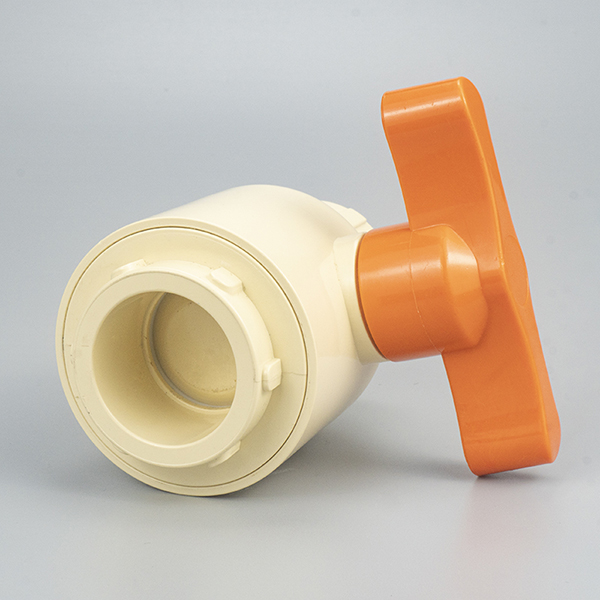

د واحد اتحادیې CPVC بال والو د ګرمو اوبو کنټرول نلدوان فټینګ د بال والو فټینګ د نللیکې والوز
د وسیلې پیرامیټونه
د برانډ نوم: PNTEK
کارول: د کرنې اوبولګولو/ناروغۍ/د لامبو حوض/انجنیري جوړول
رنګ: د انتخاب لپاره ډیری رنګونه شتون لري
مواد: UPVC
د رسنیو د حرارت درجه: لوړه تودوخه، ټیټ حرارت، منځنۍ تودوخه، نورمال حرارت
د محصول ژوند:> 500,000 ځله خلاص او بند
د محصول تفصیل
زموږ د شرکت بال والو کولی شي د زنګ وهلو سره خورا ښه مقاومت وکړي ، نو د دې خدمت ژوند په مؤثره توګه غزیدلی شي ، او محصول پخپله خورا انعطاف منونکی او اسانه دی ، د لوړ ځواک او لږ لیک سره ، نو دا د مصرف کونکو لخوا خورا ستاینه کیږي. دوی په پراخه کچه په صنعتي او ملکي ودانیو کې کارول کیږي، په شمول د کور دننه او بهر د اوبو ایستلو،
د فاضله اوبو پایپ پروژې، د ککړتیا کیمیاوي شرایط او همدارنګه د کرنې د اوبو لګولو سیسټم لپاره کارول کیدی شي.
برسېره پر دې، دوی د هوا د پایپ او د اوبو رسولو پایپ لاین، او نور لپاره هم مناسب دي. موږ د محصول مختلف اندازې لرو حتی د یو واحد توکي لپاره، د مختلف غوښتنلیک حالت لپاره. 100٪ لیک ازموینه ترڅو ډاډ ترلاسه کړئ چې هغه محصولات چې تاسو یې ترلاسه کوئ ښه دي. د تولید پرمهال به د محصولاتو نورمال تفتیش وي ترڅو ډاډ ترلاسه شي چې محصولات نړیوال معیار ته رسي.
لکه څنګه چې د ګرمو او سړو اوبو رسولو او صنعتي پایپ انجینرۍ غوښتنلیکونو کې د پلاستيکي پایپونو تناسب مخ په ډیریدو دی ، د پلاستيکي پایپ سیسټمونو کې د پلاستيکي والو کیفیت کنټرول ورځ په ورځ مهم کیږي.
د محصول ګټې
1، لږ وزن او لوړ ځواک
2. کله چې کارول کیږي د کمپن شور نشته
3. د پرانیستلو او تړلو لپاره اسانه
4. د کمپیکٹ بال والو نصب کول اسانه دي
5. د لیکې ټیټه کچه، د بسته کولو دمخه 100٪ ازموینه شوې
6. د مایع مقاومت کوچنی دی
7. د بال والو لاسي مواد: ABS، د بدن مواد: PVC
8. د الکلي او تیزاب مقاومت
9. نرم رنګ او غوره ډیزاین
10. د چاپیریال دوستانه، غیر زهرجن
11. په ورځني ژوند کې په پراخه کچه کارول کیږي: ساختماني، کرنې اوبولګولو، صنعت، باغ، د لامبو حوض ...
12. دا بال والو د 20mm څخه تر 110mm پورې (له 1/2'' څخه تر 4'' پورې) اندازې کې وړاندې کیږي.
13. رنګ شتون لري: شنه، خړ، سپین، نسواري، نیلي
14. سند: ISO 9001، د چین ازموینه
افسانه او فزیکي نقشه
اجزا مواد
د موادو مشخصات
| نه. | برخه | مواد | QTY |
| 1 | بدن | UPVC، CPVC | 1 |
| 2 | STEM O-Ring | EPDM,FPM(NBR) | 1 |
| 3 | STEM | UPVC، CPVC | 1 |
| 4 | بال | UPVC، CPVC | 1 |
| 5 | سیټ سیل | TPE، TPVC، TPO | 2 |
| 6 | CAP | PVC، ABS | 1 |
| 7 | سمبالول | PVC، ABS | 1 |
| 8 | سکرو | SS304، فولاد | 1 |
د ماډل اندازې پیرامیټر پرتله کولو جدول
| DIMENSION | واحد | |||||||||||
| موډل | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | انچه | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ۱۱۰ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ۱۲۱ | ۱۳۴ | mm | ||
| A | 68 | 80 | 94 | 100 | ۱۱۰ | ۱۳۶ | ۱۷۰ | ۲۱۰ | ۲۳۶ | mm | ||
| L | 77 | 91 | ۱۰۳ | ۱۱۱ | ۱۲۳ | ۱۴۶ | ۱۷۸ | ۲۱۰ | ۲۵۵ | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | ۱۰۶ | ۱۳۰ | mm | ||
